转碟曝气机技术参数

一、转碟曝气机概述

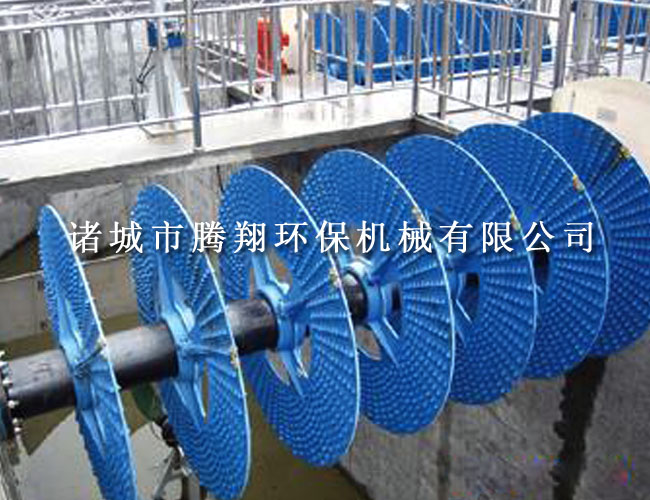

转碟曝气机又名曝气转盘，属于机械曝气机中的水平轴盘式表面推流曝气器。

转碟曝气机是氧化沟的环保设备，对污水进行充氧，可以防止活性污泥的沉淀，有利于微生物的生长。转碟曝气机在推流与充氧混合功能上，具有的性能，SS去除率较高，充氧调节灵活。在保证满足混合液推流速率及充氧效果的条件下，适用有效水深可达4.3-5.0m。随着氧化沟污水处理技术的发展，这种新型水平推流转盘曝气机，使用愈来愈广泛。转盘曝气机转盘的安装密度可以调节，便于根据需氧量调整机组上转盘的安装数量，每个转盘可独立拆装，设备维护保养方便。

二、转碟曝气机结构形式

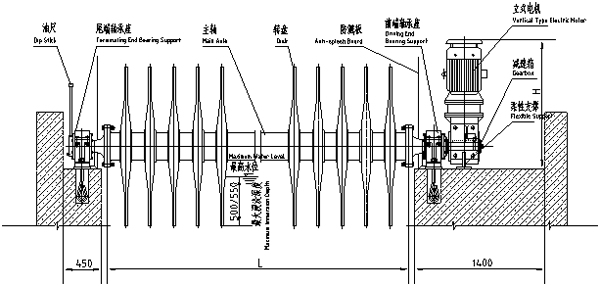

转碟曝气机由曝气转碟，水平轴、轴承座、柔性联轴器，减速器，电动机构成。转盘表面有梯形的凸块，圆形凹坑，借此来增大带入混合液中的空气量，增强切割气泡，推动混合液的能力。我公司进行了优化设计，采用玻璃钢模压成形，较统转盘曝气机的充氧动力效率，水平推流效果大大提高。转盘曝气机采用聚丙烯材料，采用特殊的生产工序，并加玻璃纤维及填充料，一次注塑聚丙烯，该曝气转碟不变形，耐高温、抗冲击、不易碎，以及运输安装便利。

曝气转碟整体结构合理、重量轻（22kg/片）、强度大。本转碟曝气机克服了国内以手糊模压玻璃材料为主的曝气转盘抗冲击性差，在生产、运输、安装、使用过程中不同程度的碰撞引起转蝶表面梯形凸块的脱落，开裂，渗水，从而影响充氧能力及使用寿命的问题。国内初期转盘曝气机的曝气转盘，重23.5-25kg/片之间，重量不匀，且玻璃钢变形较大，影响了动平衡，进而影响转动系统。

三、　转碟曝气机适应范围

转碟曝气机已在国内多个城市生活污水处理、造纸污水处理、制药废水处理、皮革污水处理等各类污水处理工程中广泛应用。

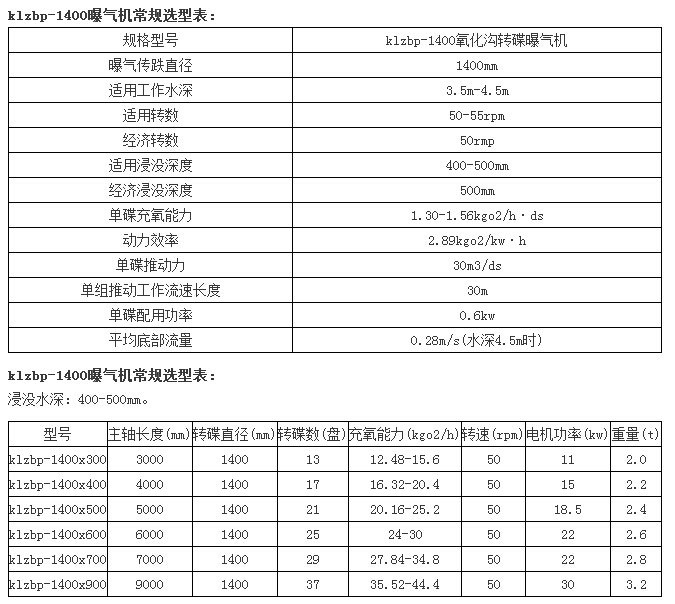

四、转碟曝气机技术参数

设备型号：TXZB-22/1500

曝气转盘直径：1500mm

曝气转盘转速：52rpm

设计配用功率：22 kw

曝气转盘浸没深度：510mm

曝气转盘充氧效率（动力效率）：3.35 O2/kw•h(以消耗功率计)

曝气转盘工作水深：≤5.2ds/m

曝气转盘水平跨度：≤9m（根据用户要求）

曝气转碟安装密度： ＜5ds/m

       设计耗用功率密度：10-12.5w/m3

       曝气转碟充氧能力：44.2kg O2/h
